Hardware, Machine Tools - Clamping Kits

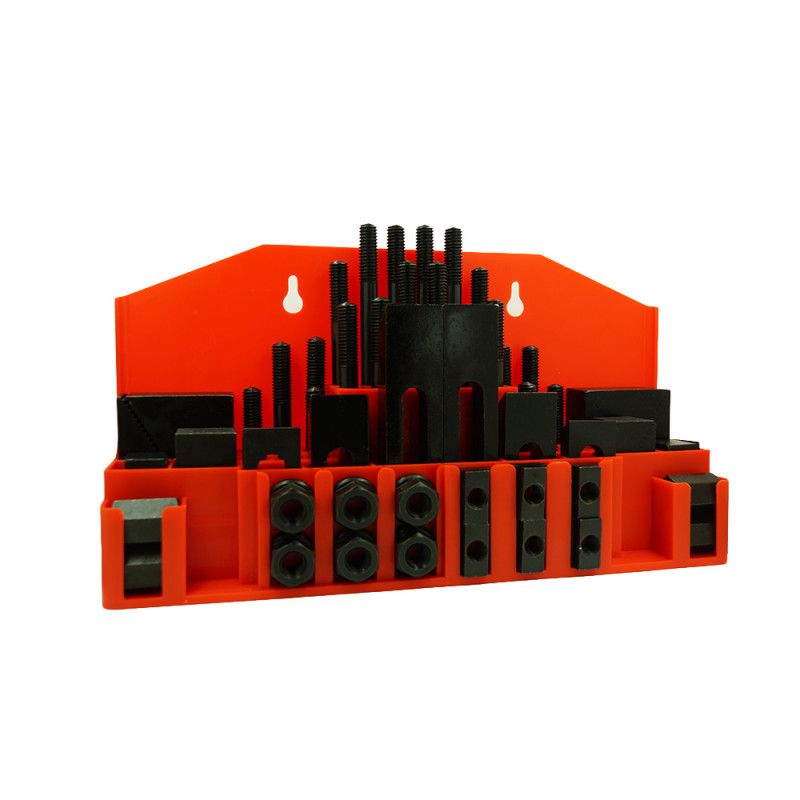

52PCS 萬能夾具組 52PCS CLAMPING KIT
適用各型機械工作台面T型槽之規格，專為模具、治具板等固定使用。
規格
- 材質：S45C，表面染黑皮膜處理。
- 硬度
■ 螺絲HRC25°C
■ 螺帽及壓板HRC35 ~ 38°C - 螺絲桿的螺紋兩邊各有40㎜長，共有24支。
- 英制螺絲桿規格長度有：3、4、5、6、7、8"各4支。
- 公制螺絲桿規格長度有：75、100、125、150、175、200㎜各4支。

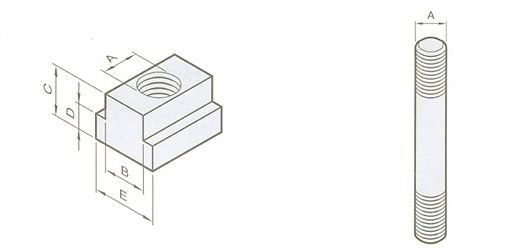

- 6個T型螺帽
- 6個法蘭螺帽
- 4個接頭螺帽
- 6個齒型壓版
- 6組(12個)齒型墊版
 |  |
| MODEL | T-SLOT | STUD SIZE | STEP BLOCK WIDTH |
| CK103A | 11 | 3/8--16 | |
| CK103B | 13 | STB14,STB24,STB34 | |
| CK103C | 14 | ||
| CK104A | 14 | 1/2--12 | STB14,STB24,STB34 |
| CK104B | 16 | OR | |
| CK104C | 18 | STB15,STB25,STB35 | |
| CK104A | 14 | 1/2--13 | STB14,STB24,STB34 |
| CK104B | 16 | OR | |
| CK104C | 18 | STB15,STB25,STB35 | |
| CK105A | 18 | 5/8--11 | STB14,STB24,STB34 |
| CK105B | 19 | OR | |
| CK105C | 21 | STB15,STB25,STB35 | |
| CK08 | 10 | M8*1.25P | STB14,STB24,STB34 |
| CK10 | 12 | M10*1.5P | STB14,STB24,STB34 |
| CK12A | 14 | M12*1.75P | |
| CK12B | 16 | STB14,STB24,STB34 | |
| CK12C | 18 | ||
| CK14 | 16 | M14*2.0P | STB14,STB24,STB34 |
| CK16 | 18 | M16*2.0P | STB14,STB24,STB34 |
